一、产品概述
TBS-2L太阳直接辐射传感器是用于测量垂直于太阳表面辐射和太阳周围很窄的环日天空散射的一级标准辐射表。
直接辐射应用于气象探测、太阳能利用、农业、建筑物理研究、生态监测考察部门。
二、产品特点
1、符合ISO9060(太阳能、半球向日射表和直接日射表的规范与分类)国际标准。
2、可作为一级标准太阳直接辐射传感器使用。
3、适用于各种恶劣环境。
4、快速响应、精确半自动跟踪。
5、交流或直流供电。
三、应用场合
1、太阳能光伏发电。
2、太阳能热水器与太阳能工程。
3、太阳能建筑*域。
4、太阳能实验室。
5、农林业生态研究。
6、极地、海洋、冰川气候研究。
7、天气与气候的研究。
四、测量原理

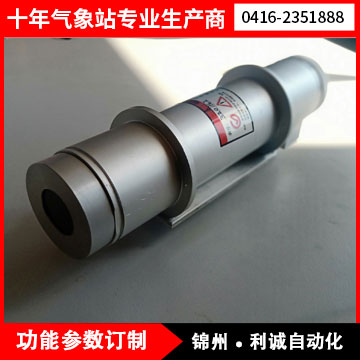

1、TBS-2L太阳直接辐射传感器构造主要由光筒和自动跟踪装置组成,光筒内部由七个光栏和内筒、石英玻璃、热电堆干燥剂筒组成。七个光栏是用来减少内部反射,构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是筒,用以把光栏内部和外筒的干燥空气封闭,以减少环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片,它可透过0.3~3μm波长的太阳直接辐射。光筒的尾端装有干燥剂,以防止水汽凝结物生成。
2、TBS-2L太阳直接辐射传感器感应部分是光筒的核心部件,它是由快速响应的绕线电镀式多结点热电堆组成。感应面对着太阳一面涂有特制无光黑漆,上面是热电堆的热结点,当有阳光照射时,温度升高,它与另一面的冷结点形成温差电动势。该电动势与太阳辐射强度成正比。
3、TBS-2L太阳直接辐射传感器自动跟踪装置是由底板、纬度架、电机、导电环、蜗轮箱(用于太阳倾角调整)和电机控制器等组成。驱动部单片机控制直流步进电机,电源为直流12V。该电机精度高,24小时转角误差0.25o以内。当纬度调到当地地理纬度底板上的黑线与正南北线重合,倾角与当时太阳倾角相同时,即可实现准确的自动跟踪。
4、TBS-2L太阳直接辐射传感器输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/W?m-2),每个传感器分别给出标定过的灵敏度系数。
五、技术指标
光谱范围300~3000nm 信号范围0~2000W/m2
输出信号0~20mV灵 敏 度7~14μV/W?m-2
响应时间≤25s(99%响应)内 阻约100Ω
年稳定度≤±1%非 线 性≤2% 敞 角4°非 线 性≤2%
供电电压DC12V功 耗100mA温度误差≤3%工作环境温度-45℃~+45℃
工作环境湿度0%~*RH重 量 5kg
